三期受熱面水冷壁管排采購技術規范書

        1.總則

        1.1本技術規范適用于大唐**第二發電有限責任公司三期受熱面水冷壁管排采購，它包括水冷壁管排材料的選用、加工、供貨、驗收、質保等方面的技術要求。

        1.2本技術規范所提出的是最低限度的要求，并未對一切細節作出規定，也未充分引述有關標準和規范的條文。供貨方應提供符合本技術規范和國際、國內現行工業標準的優質產品和服務。

        1.3在合同簽訂后，采購方有權提出因規范標準和規程發生變化而產生的一些補充修改要求，具體款項由雙方共同商定。

        1.4本技術規范所使用的標準，如與供貨方所執行的標準發生矛盾時，按較高的標準執行

        2.設備情況

        2.1 三期鍋爐為超臨界參數變壓直流爐，一次再熱、單爐膛、尾部雙煙道、采用擋板調節再熱汽溫、平衡通風、半露天布置、固態排渣、全鋼構架、全懸吊結構Π型鍋爐。

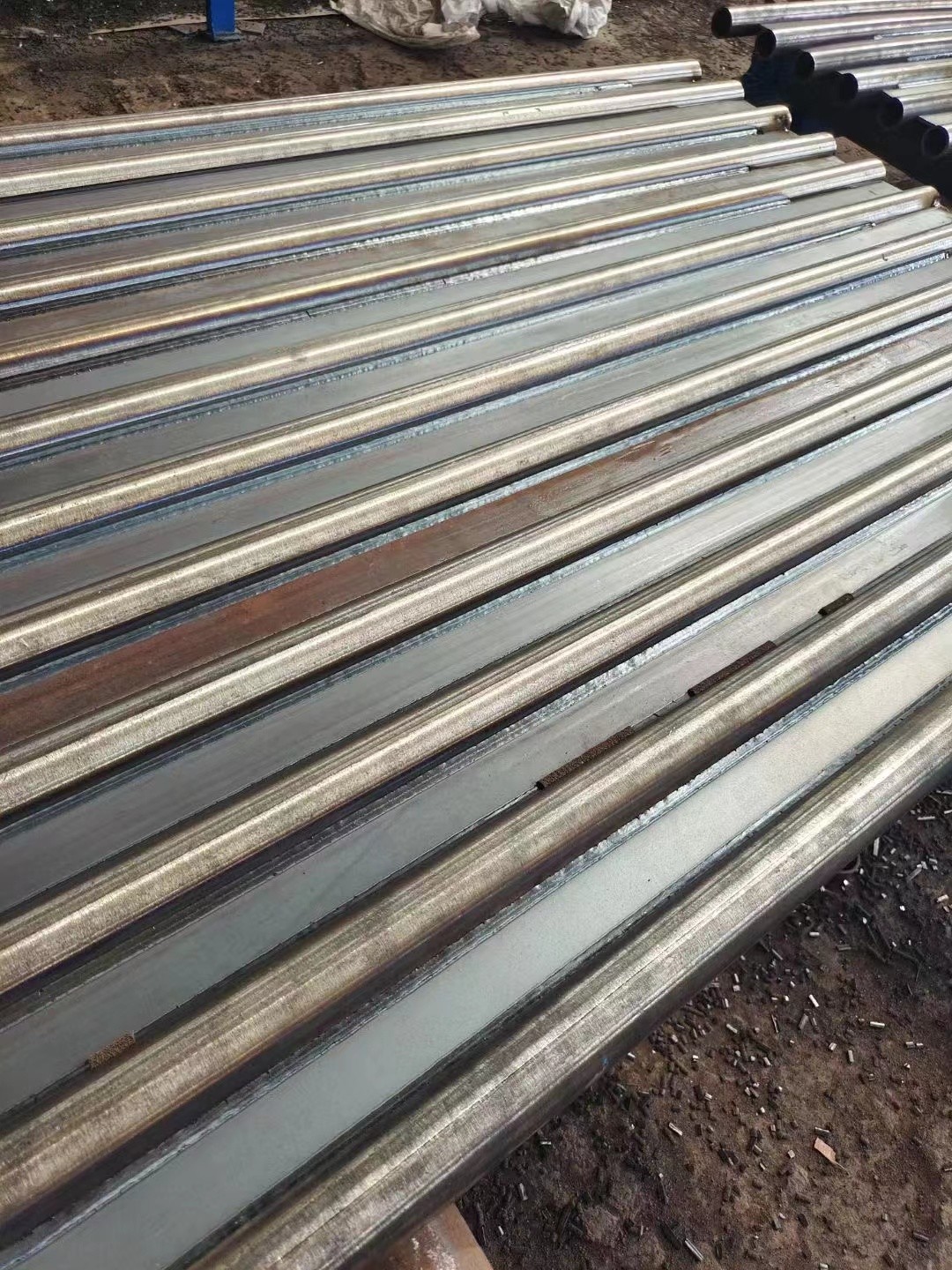

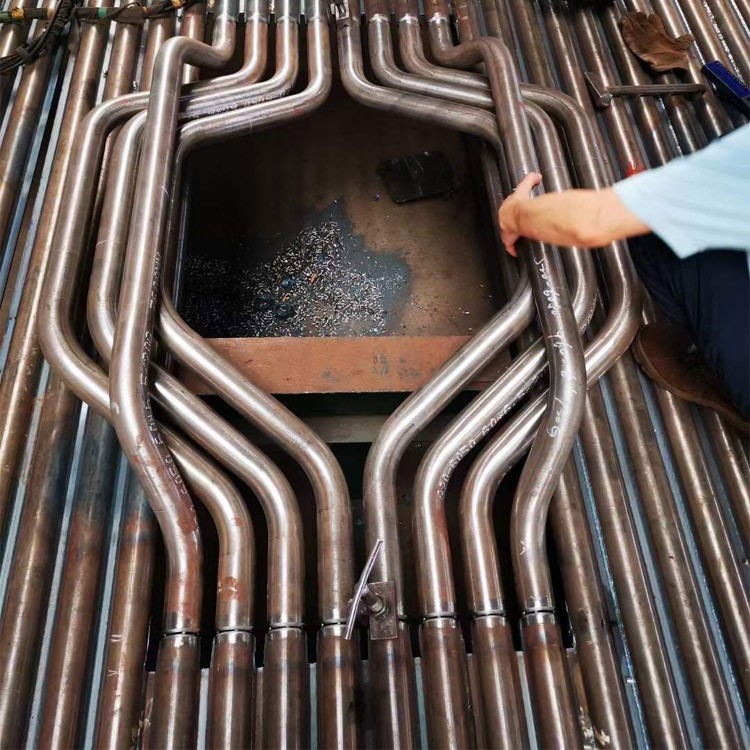

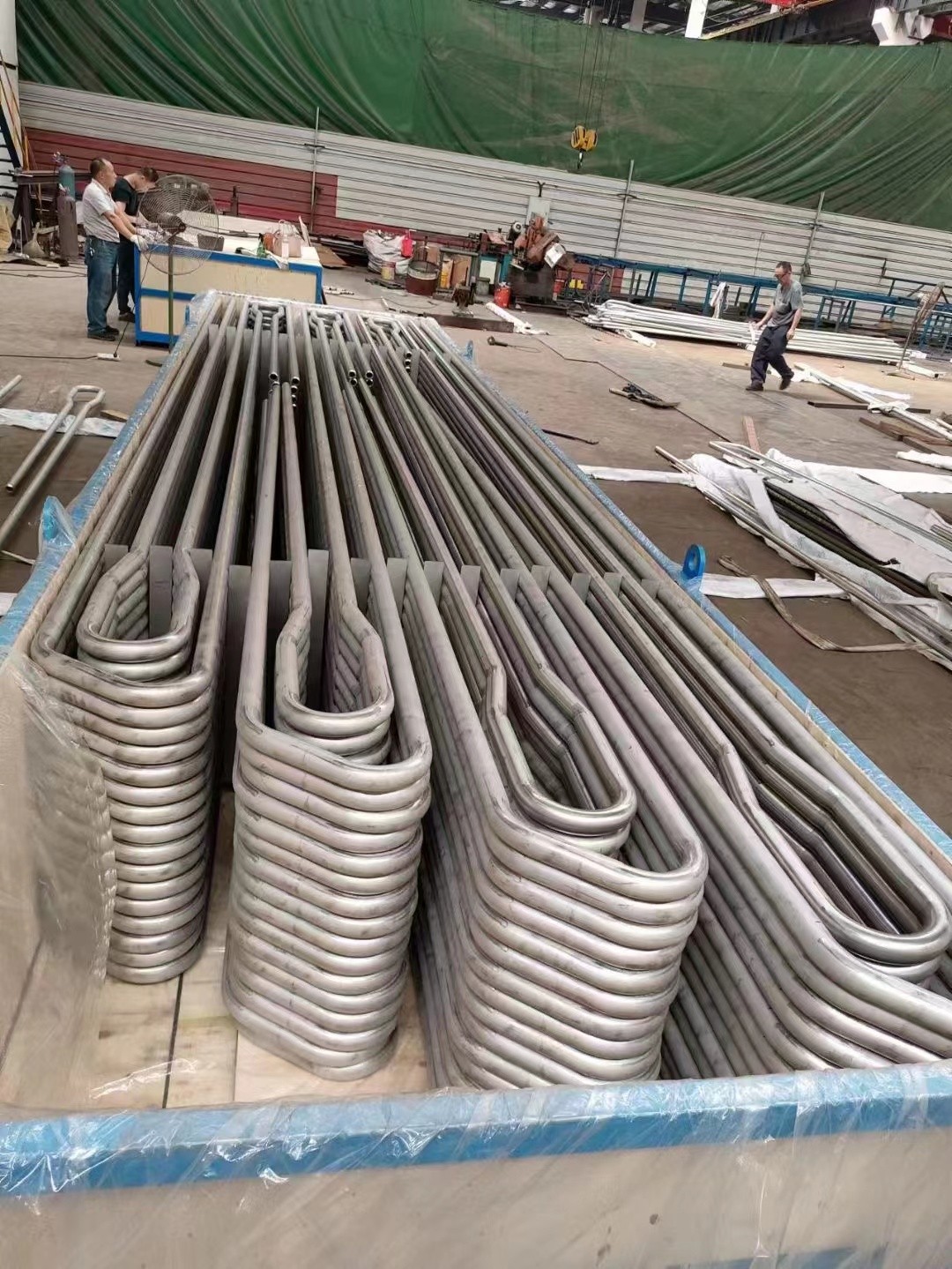

        2.2爐膛下部水冷壁（包括冷灰斗水冷壁和中部螺旋水冷壁）都采用螺旋盤繞式管圈，從水冷壁進口到折焰角下約3米處。螺旋水冷壁管全部采用六頭、上升角60°的管子，共492根，其中，冷灰斗水冷壁采用的是規格為Φ38.1×7，材料為15CrMoG的光管，中部螺旋水冷壁采用的是規格為Φ38.1×7.5，材料為SA-213T2的膜式管，過渡段水冷壁兩側和前墻管子規格：內螺紋管Φ38.1×7.5，SA-213T2和垂直管Φ31.8×9，15CrMoG；后墻管子規格：內螺紋管 Φ38.1×7.5，SA-    213T2和垂直管Φ31.8×8， 15CrMoG。螺旋管屏膜式扁鋼厚δ6.4㎜，材料為15CrMo，采用雙面坡口焊接型式。

            3、供貨范圍：

        4、參考標準：

        管材制造、驗收應符合下列規范與標準：

        4.1GB/T 2102-2006 鋼管的驗收、包裝、標志和質量證明書。

        4.2GB/T17395-2008 無縫鋼管尺寸、外形、重量及允許偏差。
        4.3GB/T5310-2008 高壓鍋爐用無縫鋼管。
        5、技術要求

        5.1化學成分：

        5.2力學性能（室溫力學性能）：

        5.3成品管材外壁不允許有裂紋、折疊、結疤、軋折和離層等缺陷。

        5.4成品管道表面直道允許深度符合如下規定：

        5.4.1冷拔（軋）鋼管：不大于壁厚的4%，且最大為0.2㎜。
        5.4.2熱軋鋼管：不大于壁厚的5%，且最大為0.4㎜。
        5.5成品管內外壁無明顯氧化層，兩端要求制作30-35°坡口且封堵完整。

        5.6管子規格外徑及壁厚偏差：外徑偏差D±0.3㎜，壁厚偏差S±7.5%。

        5.7管排每件長度12米。

        5.8鰭片管焊接工藝符合以下標準：

        5.8.1拼接時必須與管子間隙均勻。

        5.8.2焊接前必須將油污、銹跡清理干凈。

        5.8.3鰭片管的焊接焊接處不允許有貫穿性融合面的小孔、夾雜、未融合等缺陷。

        5.8.4管子與鰭片融合率不小于鰭片厚度的80%。

        5.8.5成型后的鰭片管節距50.8mm。

        5.9管材供貨時須提供生產廠家生產許可證、產品質量檢驗合格證，材質檢驗單、無損探傷單等證明性資料（必須提供原件或復印件并加蓋公章和經辦人簽字）

        5.10管材表面應涂刷防銹漆。

        6、技術文件

        6.1供貨方必須提供采用國際單位制水冷壁內螺紋鰭片管生產加工的技術文件及圖紙。

        7、售后服務及質保

        7.1設備使用質保期內（設備安裝1年內），出現因制造導致的質量問題供貨方應6小時答復，24小時內無償進行處理，直至達到規范要求。

        8、其他

        8.1交貨要求：供貨方合同簽訂后8天內供貨到現場，供貨方未能按合同約定日期按期交貨，則需承擔違約責任，每逾期一日，按合同總價款1‰承擔違約金，最高不超過5%，并承擔給需方造成的全部損失。若供方遲延交貨超過合同規定交貨日期2日，則需方有權解除合同，并要求供方向需方返還所付貨款，并按照上述約定追究供方違約責任。

        8.2驗收要求：因供方產品的缺陷而造成質量/安裝驗收不能在驗收期內通過，需方有權要求供方按合同總價20%支付違約金。并解除合同，不予支付貨款。

        8.3質量不符：產品經檢測不能達到合同要求的，需方有權作退貨處理。如果供方不能在接到通知后10日內提供本合同規定的產品，需方有權解除合同并另行采購。
